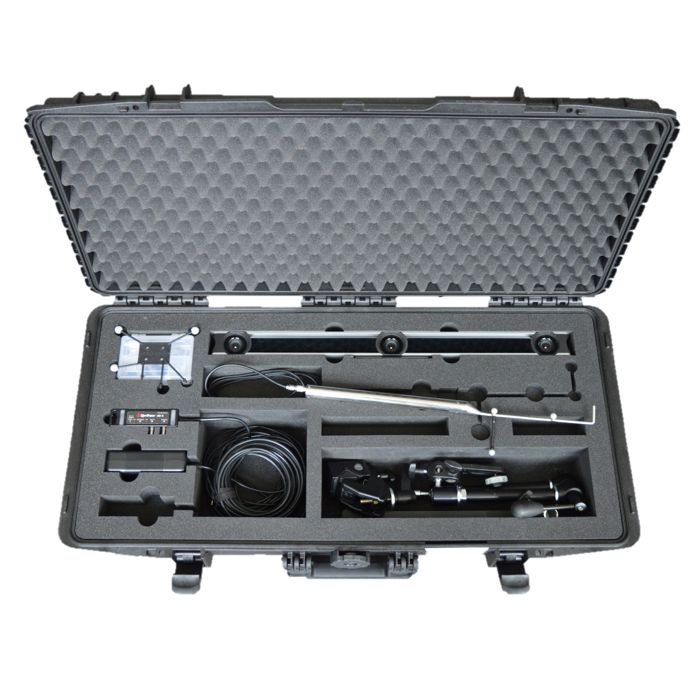

PROCAP Pro 3D-Strömungsvisualisierungssystem

• Perfekt für Windkanalanwendungen
• Totale Flexibilität für alle Größen und Arten von Anwendungen
• Standard-Sonden: 5 Löcher oder 14 Löcher
• Einstellbarer Geschwindigkeitsbereich mit verschiedenen Sondenmodulen
• Integration von kundenspezifischen Sonden möglich
• Modulares Design zur Aufnahme verschiedener Sonden und Tracking-Systeme
• Kompatibel mit Bewegungserfassungssystemen von Qualisys, Optitrack und Vicon

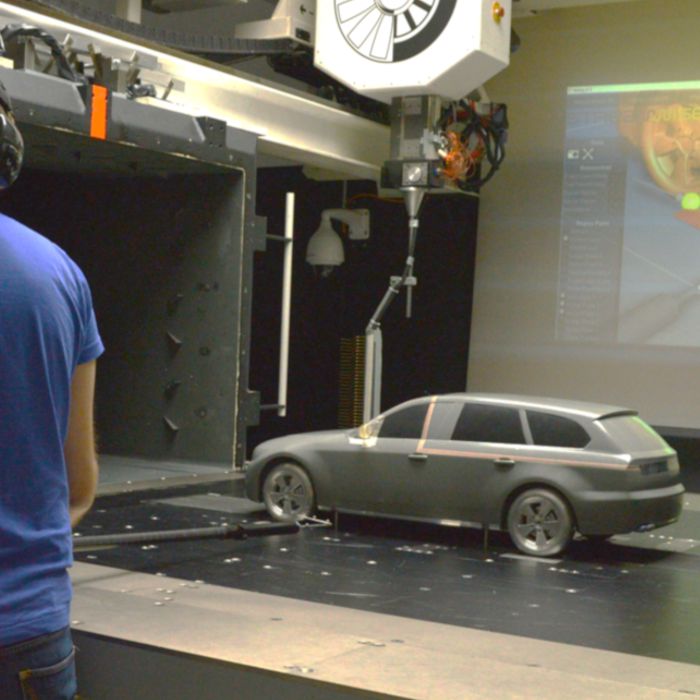

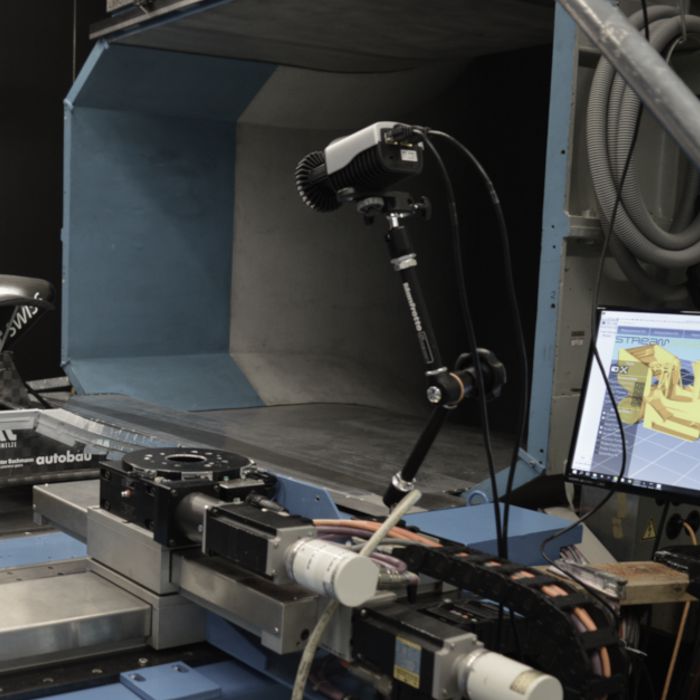

• ProCap ist ein einzigartiges neues Werkzeug für die Visualisierung und Messung von Strömungen, das die Benutzerfreundlichkeit und Datenqualität eines 3D-Punktmessscans vereint. Der Strömungsbereich wird vom Benutzer manuell mit einer instrumentierten Handsonde gescannt. Das System zeichnet fortlaufend die Messdaten auf und visualisiert den Strömungsbereich in Echtzeit, da die aktuelle Position der Sonde optisch verfolgt wird. Dieser menschliche Ansatz beim Scannen ist sehr effizient, da in Bereichen mit großen Gradienten das Scannen verfeinert wird und selbst bei komplexen Geometrien kein maschinelles Lernen erforderlich ist. Die gemessenen 3D-Aerodynamikdaten sind in Echtzeit abrufbar und werden in der Regel auf einem großen Bildschirm angezeigt oder an eine Wand projiziert, so dass sie während der Prüfung gut sichtbar sind. Für die weitere Analyse sind die Daten auch offline mit der ProCap-Software oder einer CFD-Analysesoftware verfügbar. Das Herzstück des Systems ist die ProCap-Software, die die Daten sammelt, verarbeitet und anzeigt sowie die Kommunikation zwischen den Komponenten verwaltet. Die Software verwaltet die Kommunikation und Synchronisation der Datenerfassungshardware (DAQ-Box), die Überwachung und Konvertierung der Daten der Sonde, räumliche Interpolation, Speicherung und Import/Export von Daten sowie Echtzeitanzeige des Strömungsfeldes und der Modellgeometrie.

Windkanal
