PROCAP Compact 3D-Strömungsvisualisierungssystem

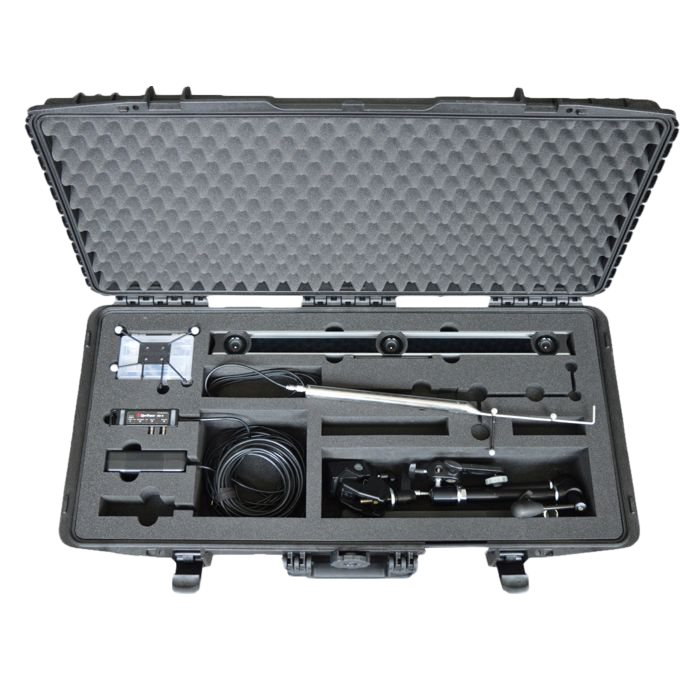

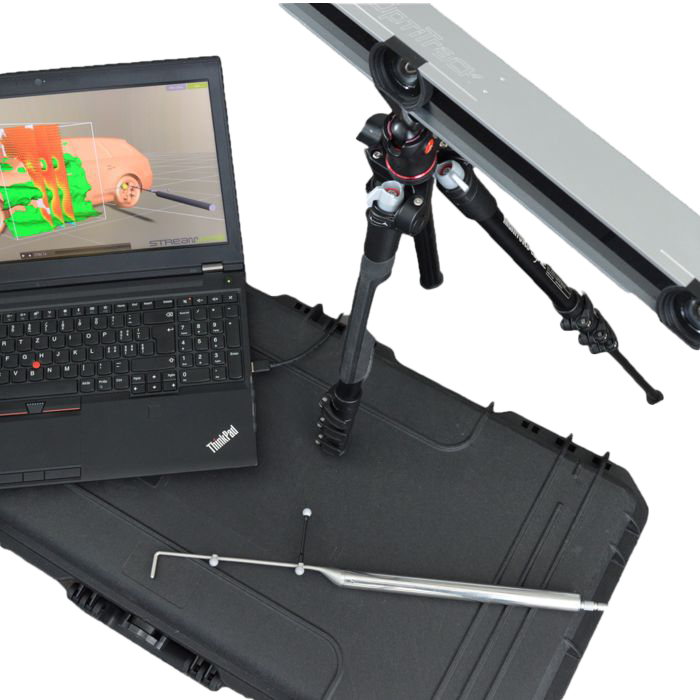

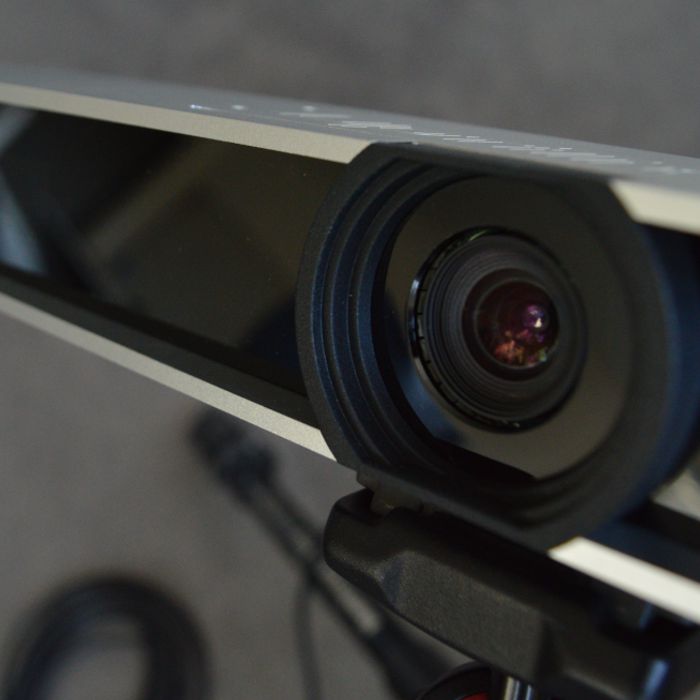

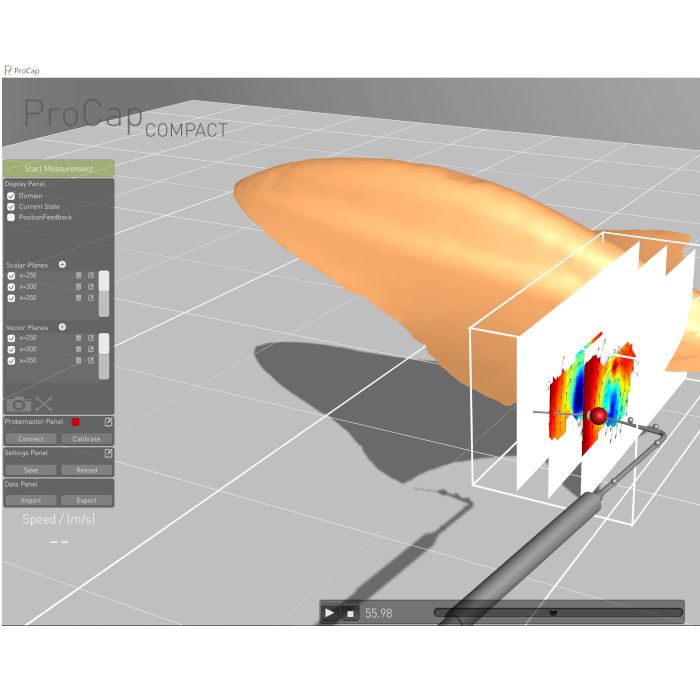

ProCap ist ein einzigartiges neues Werkzeug für die Visualisierung und Messung von Strömungen, das die Benutzerfreundlichkeit und Datenqualität eines 3D-Punktmessscans vereint. Der Strömungsbereich wird vom Benutzer manuell mit einer instrumentierten Handsonde gescannt. Das System zeichnet fortlaufend die Messdaten auf und visualisiert den Strömungsbereich in Echtzeit, da die aktuelle Position der Sonde optisch verfolgt wird. Dieser menschliche Ansatz beim Scannen ist sehr effizient, da in Bereichen mit großen Gradienten das Scannen verfeinert wird und selbst bei komplexen Geometrien kein maschinelles Lernen erforderlich ist. Die gemessenen 3D-Aerodynamikdaten sind in Echtzeit abrufbar und werden in der Regel auf einem großen Bildschirm angezeigt oder an eine Wand projiziert, so dass sie während der Prüfung gut sichtbar sind. Für die weitere Analyse sind die Daten auch offline mit der ProCap-Software oder einer CFD-Analysesoftware verfügbar. Das ProCap-System besteht aus der Mehrlochsonde, Kameras und der ProCap-Software, die Daten sammelt, verarbeitet und anzeigt und die Kommunikation zwischen den Komponenten verwaltet. Die Software verwaltet die Kommunikation und Synchronisierung der Datenerfassungshardware (DAQ-Box), die Überwachung und Konvertierung von Daten der Sonde, räumliche Interpolation, Speicherung und Import/Export von Daten sowie die Echtzeitanzeige des Strömungsfelds und der Modellgeometrie.
