Die Leistung von Bremsenkühlkanälen wird durch komplexe interne Strömungsverhältnisse bestimmt, die mit herkömmlichen Methoden nur schwer zu quantifizieren sind. Während Temperaturmessungen Aufschluss über thermische Ergebnisse geben und CFD vorausschauende Erkenntnisse liefert, erfassen beide Methoden nicht direkt die aerodynamischen Echtzeitbedingungen im Inneren des Kanals.
Der Einbau von Miniatur-Drucksensoren wie dem EvoScann® P4-A Micro Miniature Pressure Scanner ermöglicht die direkte Messung der internen Druckverteilungen und bietet eine praktische Methode zur Ermittlung sowohl des Volumenstroms als auch der Strömungsrichtung unter realen Betriebsbedingungen.
Bremskanäle arbeiten in stark instabilen Strömungsfeldern, die durch Raddrehung, Wechselwirkungen mit dem Fahrwerksnachlauf und Gierwinkeländerungen beeinflusst werden. Im Inneren unterliegt die Strömung Krümmungen, Flächenänderungen und Oberflächenbeschränkungen, wodurch sie anfällig für Ablösung und ungleichmäßige Verteilung ist. Infolgedessen führt die Erfassung der Strömung am Einlass nicht zwangsläufig zu einer gesicherten Aussage zur Effektivität der Kühlung an der Bremsschnittstelle.

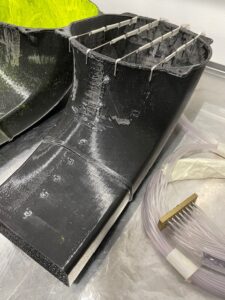

Durch die Ausstattung des Kanals mit mehreren Druckmesspunkten – am Einlass, entlang der Kanallänge und in der Nähe des Auslasses – wird es möglich, das interne Strömungsverhalten zu rekonstruieren. Aus dem Verhältnis zwischen Gesamt- und statischem Druck lässt sich der dynamische Druck ableiten, woraus die lokale Geschwindigkeit abgeleitet werden kann. Über den gesamten Kanalquerschnitt kombiniert liefert dies eine Schätzung des Volumenstroms und macht Verluste im System sichtbar.
Noch entscheidender ist, dass die räumliche Druckverteilung Strömungsstrukturen offenbaren. Seitliche Druckgradienten zeigen an, ob die Strömung zentriert oder versetzt ist, während unregelmäßige Verteilungen auf Rotationsströmungen oder Ablösungszonen hinweisen können. Ein schlechter Druckrückgewinn zum Auslass hin deutet oft auf interne Ineffizienzen hin, die eine effektive Kühlwirkung verringern.
Dieser Ansatz ermöglicht das Identifizieren von Problemen, die allein anhand von Temperaturmessdaten nicht erkennbar sind, wie z. B. Ablösung in der Kanalmitte, schräge Einlassausrichtung oder ineffektive interne Geometrie. Dadurch können Ingenieure zwischen unzureichender Luftzufuhr und schlechter Strömungsausnutzung unterscheiden.
Die Verfügbarkeit von Echtzeit-Druckdaten unterstützt eine schnelle Iteration während der Testfahrten. Konstruktionsänderungen – wie Einlassausrichtung, Kanalkrümmung oder interne Merkmale – können direkt anhand von Veränderungen in der Druckverteilung und dem daraus abgeleiteten Strömungsverhalten bewertet werden. Parallel dazu bieten die Messdaten eine Grundlage für die Verbesserung der CFD-Modelle, insbesondere in Bereichen, in denen die Vorhersagegenauigkeit begrenzt ist.
Der Einsatz von eingebetteten Druckscannern verlagert die Entwicklung der Bremsenkühlung von der indirekten Bewertung hin zur direkten aerodynamischen Messung. Durch die Erfassung sowohl des Volumenstroms als auch der Strömungsrichtung innerhalb des Kanals ermöglicht dies ein genaueres Verständnis der Kühlleistung und unterstützt die gezielte Optimierung der Kanalleistung.
