Transkonduktanzverstärker

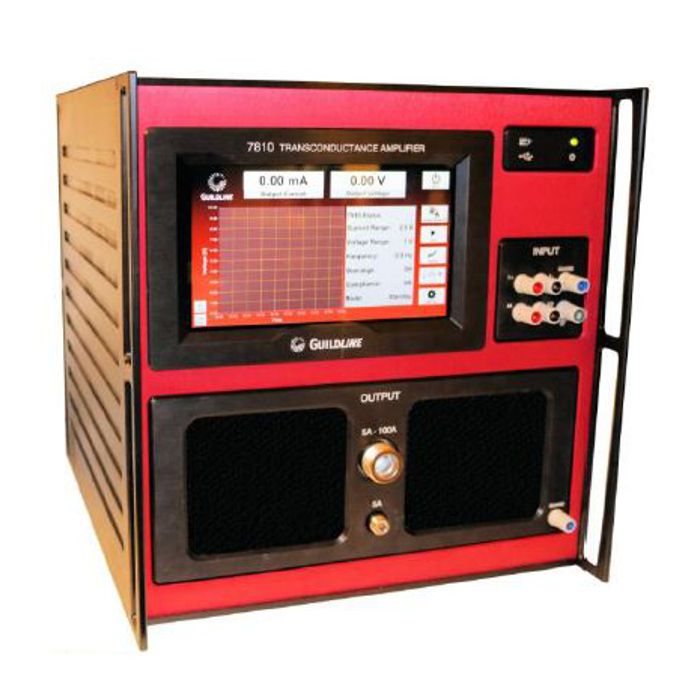

Transkonduktanzverstärker 7810, Bereiche: 50A und 100A

KAPAZITÄT Guildline Instruments

ÜBERBLICK

  • 50A- und 100A-Modelle
  • Großer Frequenzbereich (von Gleichstrom bis 100kHz)
  • Leistungsfähigkeit bis 1MHz, mit Begrenzung der Frequenz auf 100kHz
  • Verzerrung unter -60dB
  • Ethernet / IEEE-488.2 und USB-Schnittstellen

BESCHREIBUNG

  • Die Serie 7810 von Transkonduktanzverstärkern ist die neueste Innovation von Operationsverstärkern mit großer Bandbreite. Er arbeitet von Gleichstrom bis 100kHz mit sehr geringer Verzerrung. Durch Anschluss des Ausgangs einer stabilen Spannungsquelle kann der 7810 Ströme von bis zu 50 A oder 100 A über den spezifizierten Frequenzbereich erzeugen.

ANWENDUNGSGEBIETE

Kalibrierlaboratorien
Nationale Messinstitute

Downloads

Mehr Informationen

AUTOMATISIERT UND BENUTZERFREUNDLICH

Mit einem eingebetteten Windows 10-Computer und einem berührungsempfindlichen Farbbildschirm ist der 7810 sehr einfach zu bedienen. Er kann jedes Gerät kalibrieren, das eine bekannte, stabile Wechselstromquelle von bis zu 100 A benötigt, und zwar manuell oder automatisch. Der Transkonduktanzverstärker erfüllt die Anforderungen der Wechselstrommessung bei Netzfrequenzen und bei höheren Frequenzen bis zu maximal 100 kHz.

Der Ausgangsstrom des 7810 basiert auf einem einzigartigen, patentierten, mehrzelligen Stromquellen-Array, das von Guildline Instruments entwickelt wurde. Dieses Ausgangsarray ist extrem stabil, mit einer Nulldrift von weniger als 50 ppm/Stunde bei 100 A mit 100 kHz. Der 7810 bietet außerdem eine beeindruckende Ausgangsspannung von 7 bis 9 V.
