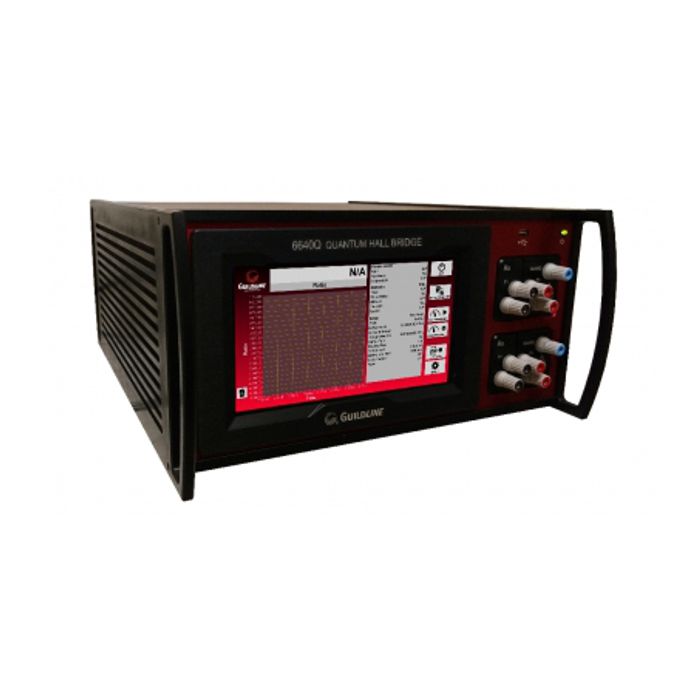

Quantum Hall Resistance Bridge

Quantum Hall 6640Q Widerstandsbrücke, Messunsicherheit +/- 0,015 ppm

WIDERSTANDSMESSUNG Guildline Instruments

ÜBERBLICK

  • Patentiertes Torroid-Design
  • Dedizierter Hochgeschwindigkeits-Echtzeitprozessor für schnelle Messungen
  • Integrierter Windows 10-Computer und Touchscreen-Display mit vollständigen Messergebnissen und Grafiken
  • Beste Genauigkeit: ± 0,015 ppm des Messwerts bei QHR-Strömen von 30 µA - 100 µA
  • Ändern Sie alle wichtigen Parameter in Echtzeit „On-the-Fly“ während die Messung läuft

BESCHREIBUNG

  • Die 6640Q QUANTUM HALL RESISTANCE (QHR) BRIDGE wurde komplett überarbeitet, um bessere Messunsicherheiten und längere Betriebsfähigkeit zu erreichen. Die 6640Q Quantum Bridge enthält viele patentierte neue Design- und Messtechnologien, um Ihnen eine Präzisions-Widerstandsbrücke bereitzustellen, die bei Raumtemperatur betrieben wird und vom Quantum-Hall-Widerstandswert von 12906,4035 Ω auf nominale Widerstandswerte von 0,1 Ω bis 100 kΩ skaliert.

ANWENDUNGSGEBIETE

Nationale Messinstitute
Militär und Kalibrierlaboratorien auf der ganzen Welt.

Downloads

Mehr Informationen

Der 6640Q basiert auf über 50 Jahren Erfahrung von Guildline in der Entwicklung und Herstellung von DCC-Brücken. Das Kundenfeedback von über zweihundert Nutzern der Guildline 6622A Widerstandsbrücken, die bei Nationalen Messinstituten, Militärs und Kalibrierlabors auf der ganzen Welt im Einsatz sind, wurde analysiert und in ein neues Design überführt.

Tatsächlich sind viele der Designkonzepte dieser neuen 6640Q-Brücke patentrechtlich geschützt. Während einige Designverbesserungen für den Anwender nicht sichtbar sind, sind die Messergebnisse deutlich sichtbar. Diese Verbesserungen ermöglichen erheblich weniger Rauschen, schnellere Messzyklen sowie verbesserte Stabilität und Wiederholbarkeit. Vor allem beeindruckt diese Widerstandsbrücke mit der fortschrittlichsten Bedienerschnittstelle der Welt.

Mit der 6640Q-Brücke kann vom Quantum-Hall-Wert von 12906,4035 Ω auf Nennwiderstandswerte von 0,1 Ω bis 100 kΩ auf- oder abgebaut werden; direkte Übertragung auf 1 kΩ und 10 kΩ mit einer relativen Genauigkeit von 2×10-8 (2 Sigma-Pegel) oder besser bei dem für QHR-Systeme erforderlichen 30 µA bis 100 µA-Pegel. Die 6640Q Quantum Bridge kann eigenständig, mit der Bridgeworks-Software von Guildline oder mit ihrer fortschrittlichen IEEE-488.2-Struktur und dem Industriestandard-SCPI-Befehlssatz verwendet werden. Zur Automatisierung dieses Prozesses ist auch der 6664C Low Thermal Quad Matrix Scanner von Guildline erhältlich, und ein Kunde kann problemlos seine eigene Software verwenden, um automatisierte Messungen durchzuführen.

For full details download the datasheet
