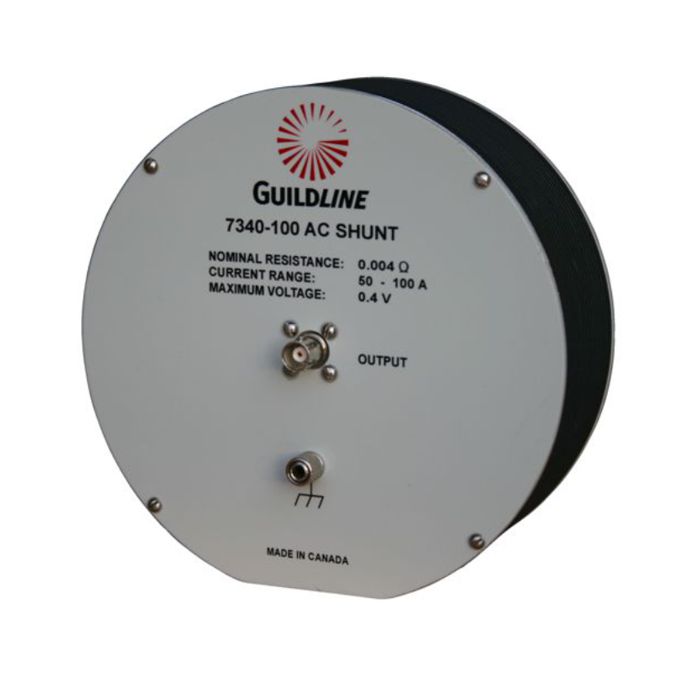

PRÄZISIONS AC CURRENT SHUNTS

Serie 7340 Shunt Standard; AC / DC; von 0,01A bis 100A

Current Guildline Instruments

ÜBERBLICK

  • Hohe Stromwerte bis 100A
  • Genauigkeit bis ±35ppm
  • Größte kommerziell verfügbare Bandbreite: von Gleichstrom bis 100kHz Wechselstrom
  • 10 Bereiche von 3mA bis 100A
  • Robustes, geschirmtes Gehäuse

BESCHREIBUNG

  • Die Serie der AC-Shunts von Guildline mit vier Anschlüssen zeichnet sich durch geringe Messunsicherheit (hohe Genauigkeit), niedrige Temperaturkoeffizienten und ausgezeichnete Stabilität aus. Diese neuen Shunts sind rein ohmsch mit extrem kleinen Reaktanzwerten ausgelegt. Die Shunts 7340 können über einen weiten Frequenzbereich bis 100 kHz verwendet werden. Die Shunts sind darauf ausgelegt, eine Ausgangsspannung im Bereich von 0,20 bis 1 Volt bei Strömen von 3 mA bis 100 Ampere bereitzustellen. Für die höheren Strombereiche über 3 Ampere ist das Zwangskonvektionsgerät Typ 73401 zur Luftkühlung zu verwenden.

ANWENDUNGSGEBIETE

Nationale Messinstitute
Gerätehersteller
Kalibrierlabore
Pharmazeutische Betriebe
Militär

Downloads

Mehr Informationen

PRÄZISIONS AC CURRENT SHUNTS BIS 100A

Hohe Stabilität, Weitbereichs-Präzisions-AC/DC-Strom-Kalibrierungsstandards

Die Serie 7340 von Guildline Instruments AC-Shunts mit vier Anschlüssen zeichnen sich durch geringe Unsicherheit (hohe Genauigkeit), niedrige Temperaturkoeffizienten und ausgezeichnete Stabilität aus. Diese neuen Shunts sind rein ohmsch mit extrem kleinen Reaktanzwerten ausgelegt. Die Shunts 7340 können über einen weiten Frequenzbereich bis 100 kHz verwendet werden. Die Shunts sind dafür ausgelegt, eine Ausgangsspannung im Bereich von 0,20 bis 1 Volt bei Strömen von 3 mA bis 100 Ampere bereitzustellen. Für die höheren Strombereiche über 3 Ampere ist das Zwangskonvektionsgerät Typ 73401 zur Luftkühlung zu verwenden.
Die 7340 AC-Strom-Shunts können für eine Vielzahl von AC/DC-Strommessanwendungen verwendet werden und haben einen Nennimpedanzbereich von 100 Ω bis 0,004 Ω . Zu den Anwendungen gehören die Kalibrierung von Präzisions-Wechselstromquellen, Multifunktionskalibratoren, Langskalen-DMMs und Transkonduktanzverstärkern sowie die Bereitstellung eines rückführbaren Stromsignals mit einem rückführbaren Spannungsstandard bis 100 kHz.
