Gleichstrom-Shunt;

Serie 9230A Gleichstrom-Shunt; Stabilität ≤ 10 ppm

STROMMESSUNG Guildline Instruments

ÜBERBLICK

  • Geringe thermische Effekte und EMFs
  • Große dynamische Bandbreite
  • <10 ppm Langzeitstabilität
  • Luft-/Ölgekühlte Anwendungen
  • Bereiche von 10A bis 10.000A

BESCHREIBUNG

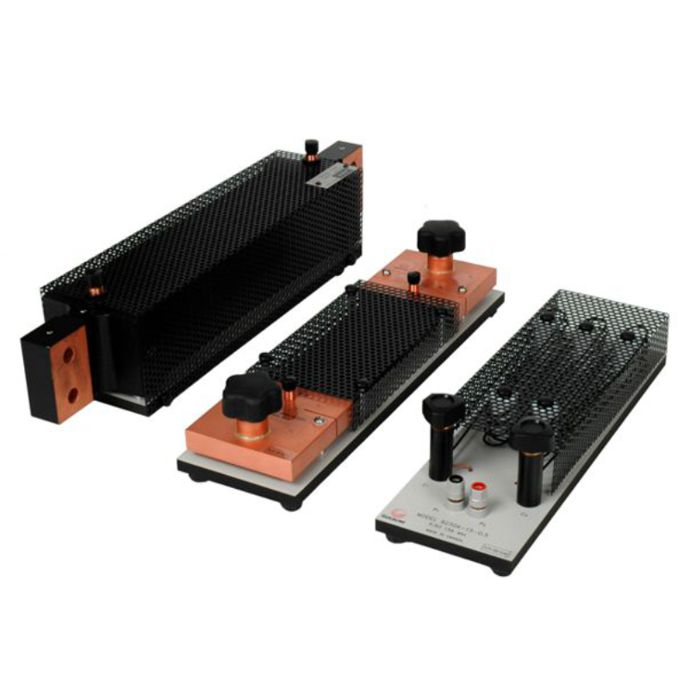

  • Die Präzisions-DC-Shunt-Standards der Serie 9230A von Guildline Instruments sind Geräte mit 4 Anschlüssen, die für die präzise Messung von Gleichstrom entworfen und gebaut wurden. Sie bestehen aus speziell ausgewählten Materialien und sind zur Optimierung der mechanischen Stabilität auf einer isolierten Grundplatte montiert. 9230A-Shunts verfügen über eine perforierte Metallabdeckung, um eine angemessene Kühlung zu ermöglichen und gleichzeitig das Gerät und das Bedienpersonal zu schützen.

ANWENDUNGSGEBIETE

Nationale Messinstitute
Gerätehersteller,
Kalibrierlabore
Pharmazeutische Betriebe
Militär

Downloads

Mehr Informationen

PRÄZISIONS-GLEICHSTROM-SHUNT UND WIDERSTANDS-NORMAL

Guildline Instruments 9230A-Präzisions-Gleichstrom-Shunts/-Normale sind Geräte mit 4 Anschlüssen, die für die präzise Messung von Gleichstrom bestimmt sind. Sie bestehen aus speziell ausgewählten Materialien und sind zur Optimierung der mechanischen Stabilität auf einer isolierten Grundplatte montiert.

Die DC-Shunt-Normale 9230A verfügen über eine perforierte Metallabdeckung, die eine angemessene Kühlung ermöglicht und gleichzeitig physischen Schutz für die Elemente und Sicherheit für den Techniker bietet. Das Design des 9230A wurde angepasst, um die Auswirkungen der Verlustleistung und der damit verbundenen Eigenerwärmungsfehler zu reduzieren. Diese Shunts sind für den Betrieb in Luft bei vollem Nennstrom ausgelegt.
Der für die Elemente gewählte Materialtyp hat einen sehr niedrigen Temperaturkoeffizienten und die gewählte Größe und Anzahl der Elemente ergibt die optimale Oberfläche, um die Leistung in der Luft bei dem spezifizierten Vollausschlagsstrom abzuleiten. Die Leistung der 9230A-Shunts kann verbessert werden, indem sie in einer temperaturkontrollierten Umgebung betrieben oder in ein Ölbad mit einer Verlustleistung von weniger als 10 Watt getaucht werden.
